Bagaimana Cara Mengadakan Paduan Presisi Untuk Sistem Navigasi, Panduan, dan Kontrol Penerbangan?



Logika inti: Mengapa harus berupa paduan presisi?



Desain kendaraan luar angkasa menganut empat prinsip dasar:ringan, keandalan tinggi, umur panjang, dan ketahanan terhadap lingkungan ekstrem.Bahan biasa tidak dapat memenuhi persyaratan ini secara bersamaan. Oleh karena itu, para insinyur beralih ke paduan presisi"dirancang untuk fungsi."



Sistem navigasi dan panduan merupakan “otak” dan “otak kecil” sebuah pesawat terbang. Mereka harus:



• Penginderaan Benar-Benar Tepat:Sifat fisik elemen pengukur harus tetap sangat stabil, dan sinyal keluaran tidak boleh menyimpang, terlepas dari perubahan suhu eksternal yang drastis (dari -55 derajat di ketinggian hingga +85 derajat di bawah sinar matahari langsung).
• Respons yang Sangat Sensitif:Mereka harus memiliki respons yang sangat tinggi terhadap sinyal lemah (seperti perubahan medan magnet bumi atau percepatan kecil).
• Benar-Benar Dapat Diandalkan Dalam Jangka Panjang:Kinerjanya tidak boleh menurun dalam kondisi getaran dan guncangan yang berlangsung selama puluhan ribu jam.
• Benar-benar Tenang:Mereka tidak boleh menghasilkan medan magnet liar yang mengganggu komponen elektronik presisi lainnya.



Bahan biasa sama sekali tidak cocok karena ekspansi dan kontraksi termal, sifat magnetik yang tidak stabil, dan variasi elastisitas.Paduan presisi adalah satu-satunya solusi.



Empat Kategori Paduan Utama dan Inti Pengadaan



(Panduan Pengoperasian Anda)



Empat jenis paduan berikut menjadi landasan perangkat keras sistem ini. Saat melakukan pengadaan, karakteristik kinerja uniknya harus dipertimbangkan.



1. Konstanta-paduan elastisitas - Bahan "jantung" perangkat inersia



• Nilai representatif: Ni-Span C (UNS K94610), Elinvar,domestik3J58.
• Aplikasi utama: Sinar resonansi giroskop, pendulum fleksibel akselerometer, pegas presisi.
• Sifat fisik inti: Koefisien suhu modulus elastisitas mendekati nol.







Klausul yang wajib ada dalam perjanjian teknis pengadaan:

 Laju perubahan modulus elastisitas (E) bahan pada kisaran temperatur-55 derajat hingga +85 derajat, i.e., koefisien suhu modulus elastisitas E Kurang dari atau sama dengan |±5| × 10⁻⁶/ derajat .(Semakin kecil nilainya maka semakin tinggi mutunya dan semakin mahal harganya.)



Dokumen yang diperlukan: Laporan kurva pengujian{0}}rentang suhu penuh(dikeluarkan oleh pemasok atau pihak ketiga yang berwenang).



2. Paduan Magnetik Lembut - Bahan "Jiwa" dari Sensor Magnetik



• Nilai Perwakilan:

Tipe Permeabilitas Tinggi: 1J79 (Permalloy), 1J85 (Super Permalloy)- Digunakan pada sensor fluxgate dan pelindung magnetik sensitivitas tinggi.

Tipe Magnet Saturasi Tinggi: 1J22 (Besi-Saturasi Tinggi-Kobalt-Vanadium)- Digunakan pada konverter torsi dan tiang motor kecil untuk menghasilkan medan magnet yang kuat.

• Sifat Fisik Inti: Permeabilitas sangat tinggi (μ) dan koersivitas (Hc) sangat rendah.





Ketentuan yang Wajib dalam Perjanjian Teknis Pengadaan:

 "Di bawah medan DC lemah (H=0.4 A/m), thepermeabilitas awal μi Lebih besar dari atau sama dengan 80.000; koersivitas Hc Kurang dari atau sama dengan 1,2 A/m." (Mengambil Permalloy - 1J79 sebagai contoh)



Dokumen yang Diperlukan: Laporan pengujian lengkap kurva magnetisasi DC (B-H) dan kurva permeabilitas (μ-H).





3. Paduan Ekspansi/Penyegelan Rendah - Bahan "Kerangka" Perangkat Vakum

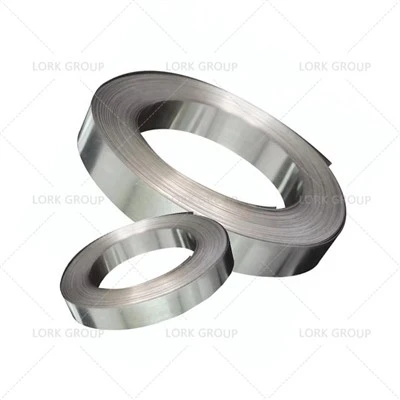

• Nilai Representatif: Invar (UNS K93600), Alloy 52 (UNS K94600), Alloy 42 (UNS K94100).
• Aplikasi Utama:Disegel rapat dengankaca dan keramik;digunakan dipembuatan rumah giroskop, rongga resonansi, dan pangkalan laser. Memastikan ekspansi dan kontraksi yang tersinkronisasi pada logam dan bahan insulasi selama perubahan suhu, mencegah retak atau kebocoran yang disebabkan oleh tekanan-.
• Sifat Fisika Inti: Koefisien ekspansi termal (CTE) sangat kompatibel dengan bahan yang cocok (seperti keramik alumina).





Perjanjian teknis pengadaan harus memuat klausul sebagai berikut:

 Koefisien rata-rata muai panas suatu bahan, dalam kisaran suhu25 derajat hingga 450 derajat, harus cocok dengan 'keramik alumina kelas XX', dengan CTE =(nilai target ± 0,5) × 10⁻⁶/ derajat."



Dokumen yang diperlukan: laporan pengujian CTE, menentukan tingkat keramik yang cocok.





4. Tinggi-Elastisitas, Tinggi-Kelelahan-Paduan Kekuatan - Bahan "Tendon" untuk Aktuator



• Nilai Representatif: Curah hujan-pengerasan baja tahan karat(e.g., 17-4 PH, 15-5 PH, Kustom 450), paduan berbasis-kobalt-berbasis/nikel-kekuatan tinggi(e.g.,MP35N).
• Aplikasi Utama:Presisipegas, diafragma, dan poros aktuator kecil di katup servo. Persyaratannya mencakup ketahanan terhadap kelelahan dan deformasi pada-frekuensi tinggi,pemuatan siklik-langkah pendek selama jutaan siklus.
• Sifat Mekanik Inti: Kekuatan luluh tinggi,-batas kelelahan sangat tinggi.







Klausul Wajib dalam Perjanjian Teknis Pengadaan:

 “Bahannya,dalam kondisi penuaan H900, memiliki kekuatan luluh Rp0,2 Lebih besar atau sama dengan 1200 MPa; Dandata kekuatan lelah (kurva S-N) pada 10⁷ siklusharus disediakan."



Dokumen yang Diperlukan:Laporan properti mekanik dandata uji kelelahan(jika tersedia).



Aturan yang Kuat untuk Pemilihan Pemasok dan Pengendalian Mutu



(Firewall Anda & Kami gudang senjata)



1. Untuk pengadaan bahan-bahan jenis ini, kualifikasi pemasok 100 kali lebih penting daripada harga.



Ambang Batas Pemasok (Semuanya Penting):



• Sertifikasi AS9100:Sistem mutu dirgantara, tiket masuk. (Lork Group telah memperoleh sertifikasi ini.)
• Pemasok yang Disetujui OEM:Harus merupakan perusahaan yang terdaftar dalam daftar pemasok AVIC, COMAC, atau produsen kedirgantaraan internasional yang memenuhi syarat.
• Sertifikasi NADCAP:Untuk paduan yang melibatkan proses khusus (seperti perlakuan panas vakum, perlakuan panas atmosfer pelindung), pemasok harus memiliki sertifikasi NADCAP. Ini adalah “standar emas” industri dirgantara internasional.
• Kemampuan Meleleh Murni:Harus menggunakan peleburan induksi vakum (VIM) atau proses yang lebih maju untuk memastikan kandungan pengotor (oksigen, sulfur, fosfor) yang sangat rendah dalam bahan. Kotoran adalah pembunuh stabilitas kinerja.



Lork Group masih secara aktif menjajaki sertifikasi dan kualifikasi yang diperlukan untuk memasok bahan-bahan dirgantara. Karena sangat sedikit pemasok yang memenuhi semua kriteria di atas, Lork Group berharap dapat terus memperdalam kerja samanya dengan pelanggan global di industri dirgantara dan belajar mengembangkan kualifikasi yang lebih relevan.



2. Proses Pengujian dan Verifikasi Kualitas (Tanpa-Kompromi):



• Pemeriksaan Artikel Pertama:Untuk kerja sama awal, diperlukan pembelian dalam jumlah kecil, dan materi harus diserahkan ke lembaga pengujian resmi yang diakui secara nasional atau industri dirgantara-yang diakui(seperti: Institut Bahan Penerbangan Beijing, Pusat Pengujian Bahan dari Institut Penelitian XX Kelompok Industri Persenjataan Tiongkok) untukpengujian{0}}kinerja penuh dan merusak. Program pengujian harus mencakup sifat fisik inti yang disebutkan di atas.
• Validasi Batch:Setiap batch bahan harus disertai dengan laporan pengujian lengkap dari pemasok. Anda perlu melakukannyamelakukan{0}}pengujian verifikasi pihak ketiga secara berkala(misalnya, setiap 3-5 batch) untuk membentuk mekanisme pemantauan.
• Ketertelusuran:Dari"nomor tungku"ke"nomor batch perlakuan panas"untuk Anda"nomor entri gudang,"seluruh proses harus dapat ditelusuri dengan jelas dengan rantai dokumentasi yang lengkap. Ini adalah satu-satunya dasar untuk analisis kegagalan dan isolasi masalah jika terjadi masalah.



3. Poin-poin Penting Kontrak dan Negosiasi:



• Perjanjian Teknis Pertama:Sertakan semua persyaratan kinerja, metode pengujian, kriteria penerimaan, dan daftar dokumen di atas sebagai lampiran kontrak, yang memiliki dampak hukum yang sama.
• Jaminan Kinerja dan Klaim:Tetapkan dengan jelas pemasoknyatanggung jawab "teknis zeroing" dan klausul kompensasi penuhjika bahan terbukti gagal memenuhi kinerja yang disepakati selama pemrosesan atau penggunaan selanjutnya.
• Terima Biaya Tinggi:Mencapai kinerja ekstrem ini memerlukan biaya proses yang sangat tinggi. Negosiasi harus fokus pada"jaminan konsistensi kinerja"Dan"dukungan layanan teknis,"bukan sekadar menurunkan harga.



Dalam pengadaan paduan presisi untuk industri dirgantara, Anda berperan sebagai"petugas kepatuhan lini pertama untuk kelaikan udara dan keandalan."Ketelitian proses ini jauh melebihi perbedaan harga yang kecil.
