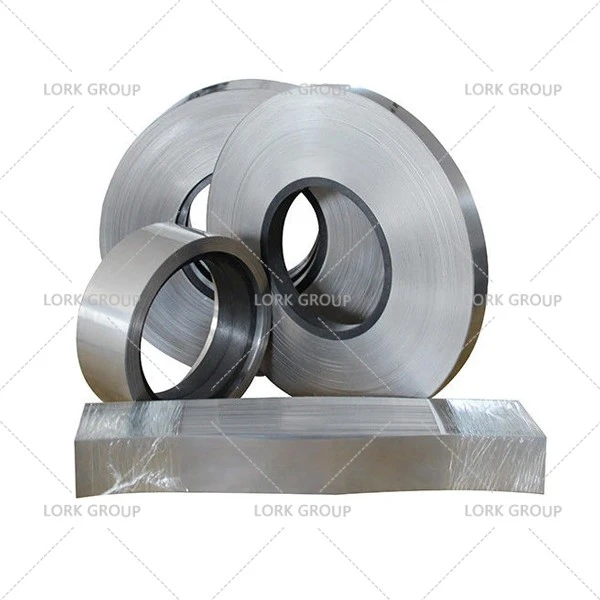

Paduan Magnetik Lembut 1J50
Pengantar Paduan 1J50 (Ni50, Hy-Ra49, PB)
1J50, juga dikenal sebagai Ni50, E11a, 50H, Hy-Ra49, atau PB, adalah paduan magnetik lunak nikel-besi (Ni-Fe) yang mengandung sekitar 50% nikel, 48% besi, dan elemen jejak. Bahan ini terkenal dengan permeabilitas magnetnya yang tinggi dan kepadatan induksi saturasi yang unggul, sehingga sangat diperlukan untuk aplikasi elektromagnetik dalam sistem tenaga, telekomunikasi, dan instrumentasi presisi.
Karakteristik Utama Paduan 1J50
Induksi saturasi tinggi (Bs ≈ 1,5 T) – Ideal untuk aplikasi medan magnet sedang hingga tinggi
Permeabilitas magnetik yang sangat baik (μ) – Meningkatkan efisiensi energi pada transformator dan induktor
Koersivitas rendah (Hc) – Mengurangi kerugian histeresis dalam medan magnet bolak-balik
Kemampuan kerja mekanis yang baik – Dapat digulung menjadi lembaran tipis untuk-aplikasi frekuensi tinggi
Komposisi Kimia
| % | C Kurang dari atau sama dengan | P Kurang dari atau sama dengan | S Kurang dari atau sama dengan | M N | Ya | Tidak | Cu | Fe |
|---|---|---|---|---|---|---|---|---|
| 1J50 | 0.03 | 0.02 | 0.02 | O．30- 0.60 | O．15- 0.30 | 49.0- 50.5 | Kurang dari atau sama dengan O．20 | keseimbangan |
Sifat Fisik
| Kepadatan (g/cm3) | Resistivitas di bawah 20 derajat (Ωmm2/m) | Koefisien ekspansi linier (20 derajat -200 derajat ) X10-6/ derajat | Koefisien magnetostriktif saturasi, λθ/ 10-6 | Titik Curie, Tc/derajat |
|---|---|---|---|---|
| 8.2 | 0.45 | 9.2 | 25 | 500 |
Sifat Mekanik (Nilai minimum pada 20 derajat)
| Kekuatan hasil | Kekuatan Tarik | Pemanjangan |
|---|---|---|
| Ayah | Ayah | % |
| 685 | 780 | 3~35 |
Properti magnetik
| 1J50 | Permeabilitas magnetik awal | Permeabilitas magnetis maks | Kekuatan koersif | Intensitas induksi saturasi |
|---|---|---|---|---|
| Ketebalan bahan strip/lembaran canai dingin, mm | μ0,08/ (mH/m) | μm/ (mH/m) | Hc/ (A/m) | Bs/T |
| 0,05 mm | Lebih besar dari atau sama dengan 2,5 | Lebih besar dari atau sama dengan 35 | Kurang dari atau sama dengan 20 | 1.5 |
| 0,1~0,19mm | Lebih besar dari atau sama dengan 3,8 | Lebih besar atau sama dengan 43,8 | Kurang dari atau sama dengan 12 | 1.5 |
| 0,2~0,34mm | Lebih besar dari atau sama dengan 4.4 | Lebih besar atau sama dengan 56,3 | Kurang dari atau sama dengan 10.4 | 1.5 |
| 0,35~1,0mm | Lebih besar dari atau sama dengan 5 | Lebih besar atau sama dengan 65 | Kurang dari atau sama dengan 8,8 | 1.5 |
| 1,1~2,5mm | Lebih besar dari atau sama dengan 3,8 | Lebih besar atau sama dengan 44 | Kurang dari atau sama dengan 12 | 1.5 |
| Batang | - | - | - | - |
| 8-100mm | Lebih besar atau sama dengan 3.1 | Lebih besar dari atau sama dengan 25 | Kurang dari atau sama dengan 24 | 1.5 |
Perawatan panas
Dalam-Proses Anil: Untuk menghilangkan semua regangan dan mengembalikan paduan ke keadaan lunak yang sesuai untuk penggulungan dingin atau penarikan, pembentukan, pembengkokan atau operasi serupa, lakukan anil pada suhu 1020-1080 derajat selama tidak lebih dari 1 jam. Anil dalam proses harus dilakukan dalam atmosfer amonia, hidrogen, vakum atau gas inert yang terdisosiasi.
Annealing Akhir: Untuk kelembutan maksimum dan sifat magnetoelektrik terbaik, paduan 1J50 yang mengalami deformasi dingin harus dianil dalam atmosfer hidrogen kering bebas oksigen dan kering pada suhu 1180 derajat dengan titik embun di bawah -40 derajat selama 3-5 jam.
Minyak, lemak, cat, dan semua kontaminan lainnya harus dihilangkan sebelum anil. Selama anil hidrogen, masing-masing bagian harus dipisahkan dengan bubuk isolasi inert seperti magnesia dan alumina.
Perlakuan panas vakum dapat digunakan, namun biasanya mengakibatkan hilangnya sifat magnetik dibandingkan dengan perlakuan panas dalam atmosfer hidrogen kering.
Perbandingan dengan Paduan Magnetik Lunak Lainnya
| Paduan | Konten Ni (%) | Keuntungan Utama | Aplikasi Utama |
|---|---|---|---|
| 1J50 (Ni50) | 50 | B tinggi, permeabilitas seimbang | Transformator, motor, relay |
| 1J79 (Permalloy) | 79 | Permeabilitas ultra-tinggi | Sensor, pelindung magnetik |
| 1J22 (Hiperko 50) | 50 + Bersama | B Tertinggi (2,4 T) | Luar angkasa, elektromagnet-berkekuatan tinggi |
Aplikasi Industri Paduan 1J50
1. Elektronika Tenaga & Sistem Energi
Inti transformator (operasi-frekuensi menengah)
Induktor & koil tersedak (pengalihan catu daya)
2. Telekomunikasi & Sensor
Pelindung magnetik untuk peralatan sensitif
Induktor-frekuensi tinggi di sirkuit RF
3. Otomotif & Dirgantara
Komponen motor kendaraan listrik (EV).
Sistem avionik membutuhkan solusi magnetik ringan
Lork Group adalah pemasok global terkemuka Paduan Magnetik Lembut 1J50 (juga dikenal sebagai Ni50, Hy-Ra49, atau PB), yang mengkhususkan diri pada paduan besi-nikel-permeabilitas tinggi untuk aplikasi elektromagnetik penting.
Rangkaian Produk Paduan 1J50 kami
- Laminasi Tipis 1J50 (ketebalan 0,1 mm–0,5 mm)
- Lembaran Terisolasi (pelapis MgO atau oksida untuk pengurangan arus eddy)
- Blanko Anil Khusus (Panas vakum-yang diberi perlakuan untuk sifat magnetik optimal)
- Presisi-Inti Bercap (inti E/I, toroid untuk transformator & induktor)
Hubungi Spesialis Paduan Kami Sekarang!
Untuk harga, spesifikasi teknis, atau persyaratan khusus:
E-mail:susan@lorkgroup.com
Ada apa:+8619937075488
Mengunjungi:https://www.lorkalloy.com/products
